Обзор

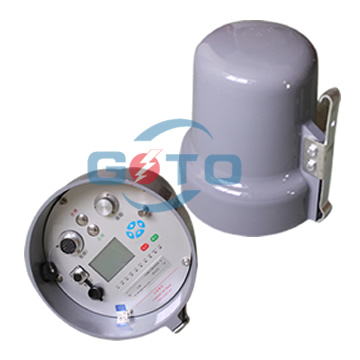

Контроллер переключателя Smart column представляет собой высокоскоростной чип выборки и 32-разрядный высокоскоростной процессор в сочетании с новым контроллером высоковольтного переключателя, может быстро и стабильно завершить мониторинг высоковольтных переключателей. Он сочетает в себе защиту, мониторинг, управление, связь и другие функции в одном, с высокой интеграцией, гибкой конфигурацией, дружественным интерфейсом и так далее. Широко используется в системе передачи и распределения питания 6-35 кВ, может помочь системе идентифицировать переходную неисправность линии и постоянный отказ, может автоматически устранять влияние мгновенного отказа на линию, а также изолированный постоянный участок неисправности, чтобы избежать длительного отключения электроэнергии на большой площади, автоматическое восстановление безотказного участка сетевого электроснабжения, таким образом, экономично и практично достичь автоматизации распределительной сети.
(GSM / GPRS / CDMA), Ethernet, WIFI, оптический, носитель питания, RS232 / 485, RJ45 и другие средства связи, а также доступ к другому станционному оборудованию (такому как TTU, FTU, DTU и т. Д.), Поддержка DNP3, IEC60870- 101,104, протокол Modbus.
Использование среды
1. Температура окружающего воздуха: -40 °C ~ +55 °C, суточная разница температур: Дневное изменение: 25 °C;
2. Высота над уровнем моря: не более 4000 метров;
3. Скорость ветра: не более 35м/с;
4. Отсутствие частых сильных вибраций;
5. Отсутствие сильных коррозионных газов, средних мест (таких как различные кислоты, щелочь, дым и т. Д.);
6. Поставить уровень загрязнения IV;
7. Температура хранения: -40 °C ~ +55 °C.
применение продукта
Широко используется в системе передачи и распределения питания 6-35 кВ, контроллер с переключателем с идентификацией мгновенной неисправности и постоянной линии неисправности, автоматической изоляцией сегмента постоянной неисправности.
Подходит для случая: колонна на пограничном переключателе управления, колонка управления переключателем нагрузки, колонка управления переключателем пограничной нагрузки, управление переключателем сегмента колонны, управление контактным переключателем.

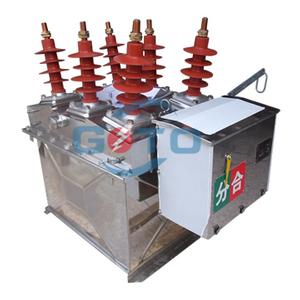

Контроллер пограничного переключателя (сторожевой контроллер)
Контроллер является блоком мониторинга сети электросети воздушной линии среднего напряжения. Бортовой переключатель используется для автоматического мониторинга состояния линии, анализа неисправностей и записи суждений, а также выполняет функции обеспечения безопасности оборудования линии защиты переключателя, устранения неисправности линии и автоматического возобновления работы линии. Применимое к наружному выключательному оборудованию 35 кВ и ниже относятся: вакуумные автоматические выключатели, масляные автоматические выключатели и газовые автоматические выключатели.
Контроллер подходит для пружинного рабочего механизма вакуумного выключателя, установки защиты линии, управления, измерения напряжения, сигнала тока, контроля в одной интегрированной автоматике наружного контроля и управления устройством. Он имеет все функции обработки всех сигналов напряжения и тока одной воздушной линии и одного выносного переключателя.
функция
1. При быстром перерыве, ограниченном времени отдыха, установить лимит времени сверхтока трехступенчатой защиты;
2. С ручной функцией защиты секции ускорения, автоматический выключатель в неисправности для ускорения поездки и закрытое закрытие;
3. С 0 до 4 раз функцией автоматического закрытия, чтобы соответствовать "sub-t1-sub-t2-sub-t3-sub-t3-точкам - блокировка" рабочие характеристики, с ускорением совпадения, временами совпадения, задержкой совпадения может быть установлено свободно;
4. С защитой нулевой последовательности, может определить небольшой ток к замыканию земли;
5. С функцией защиты от подавления пуска
6. С защитой от перенапряжения
7. С потерей функции защиты от давления
8. С питанием для закрытия функции защиты
9. С функцией защиты частоты
10. С функцией сигнализации накопления энергии
11. Записи событий
12. Часы реального времени
13. Запрос состояния в режиме реального времени
Дополнительные функции
1.Функция SOG
2. Двойная функция PT
3.CT антиоткрытая функция
4. Управление смартфоном
технические параметры
Электропитание | Номинальный блок питания | AC 220В |
Допуск номинального напряжения | -20% ~+20% | |
Потери электроэнергии | ≤ 5 Вт | |
Номинальная частота | 5Гц | |
Искажение формы сигнала | ≤ 5% | |
Рейтинг | Трансформатор тока | 5A или 1A, потери энергии<</b1> |
Трансформатор напряжения | 220 В, потери энергии<</b0> | |
частота | 50Гц | |
Диапазон измерений и точность | Защитный ток | 0,10 ~ 99,99 А ≤ ±3,0% |
Ток нулевой последовательности | 0,010 ~ 9,999 А ≤ ±0,5% | |
Напряжение | 0,1 ~ 280,0 В ≤ ±0,5% | |
Параметр защитных характеристик | Разрешение событий | 2мс |
Быстрое время выхода | stay1.2В подчинении, время действия группы≤ 40 мс | |
Экспорт разницы во времени | ≤ 1% | |
Выходное реле | Контактная нагрузка (сопротивление) | 10 А / 220 В переменного тока, 10 А / 28 В постоянного тока |
Срок службы электрики | 10 миллионов раз | |
Электромагнитная совместимость | сопротивление изоляции | ≥ 10M |
Прочность изоляции | 2.5кВ,1мин | |
Перепады напряжения и перебои напряжения | 100%,0.5с | |
Режим высокочастотных помех | 1.5кВП,1мин | |
общий режим | 2.5кВП,1мин | |
Переходных | 4.0кВП,1мин | |
Волновая интерференция | 4.0кВП,1.2/50μс | |
Электростатический разряд | 8кВ | |
Мощность частотного магнитного поля | 100А/м | |
Затухающее колебательное магнитное поле | 100А/м | |
импульсное напряжение | 5кВ,1.2/50μс | |
Все показатели ЭМС и производительности соответствуют стандарту DL/T 721-2000IV | ||
коммуникационный интерфейс | Главный порт | 1-позиционный сигнал RS85 (скорость передачи данных опционально) |
рабочая среда | Рабочая температура | -25% ~+70% |
Температура хранения | -40% ~+70% | |
влажность | 5% ~ 100% включая гель | |
Скорость изменения температуры окружающей среды | 25°C /ч | |
атмосферное давление | 70 ~ 106 кПа | |
окружающая среда | Без взрыва, коррозионного газа и проводящей пыли, без бактерий, без сильной вибрации | |
Источник воздействия | ||
Другие технические индикаторы | Общий вес | ≤ 5кг |
Класс защиты оболочки | ≥ IP65 | |
Среднее время наработки на отказ | ≥ 50.00ч | |
Контроллер переключателя с постоянными магнитами
Контроллер является блоком мониторинга сети электросети воздушной линии среднего напряжения. Он взаимодействует с бортовым переключателем для осуществления автоматического мониторинга состояния линии, анализа неисправностей и записи суждения, а также имеет функции управления безопасностью оборудования линии защиты переключателя, устранения неисправности линии и автоматического возобновления работы линии. Применимо к оборудованию распределительного устройства 35 кВ и ниже относятся: вакуумные автоматические выключатели, масляные шортеры.
Контроллер подходит для работы с постоянными магнитами механизма вакуумного выключателя, установки защиты линии, управления, измерения напряжения, сигнала тока, мониторинга в одном интегрированном автоматическом наружном устройстве мониторинга и управления. Он имеет все функции обработки всех сигналов напряжения и тока одной воздушной линии и одного выносного переключателя.
Ток - контроллер сплиттера типа времени
Контроллер представляет собой цифровой контроллер сегмента импульсного типа перегрузки по току с количеством раз, когда предступенчатый переключатель памяти (реклозер или автоматический выключатель) отключает ток неисправности и отрезает линию от сети после заданного количества прерываний. Широко используется в распределительных (доменная сеть, сельская сеть), это воздушные линии 6кв или 10кв на колонных вакуумных выключателях, выключатели нагрузки и другое оборудование для управления работой, в другом оборудовании с реализацией расположения неисправностей распределительной сети, изоляции неисправностей и автоматического быстрого восстановления неисправных участков электроснабжения.
функция
1. Обнаружение перегрузки по току 2. Защита от земли (нулевая последовательность)
3. Защита от пускового тока 4. Обнаружение потери давления
5. Журнал событий 6. Часы реального времени
7. Запрос состояния в режиме реального времени 8. Управление смартфоном (добавляйте по мере необходимости)
Особенности
1. Интервальная настройка тока неисправности может быть установлена 2. Можно установить установку сбоев нулевой последовательности
3. Время пуска может быть установлено 4. Количество воспоминаний может быть установлено
5. Сигнализация задержки низкого напряжения 6. С функцией анти-прыжка
