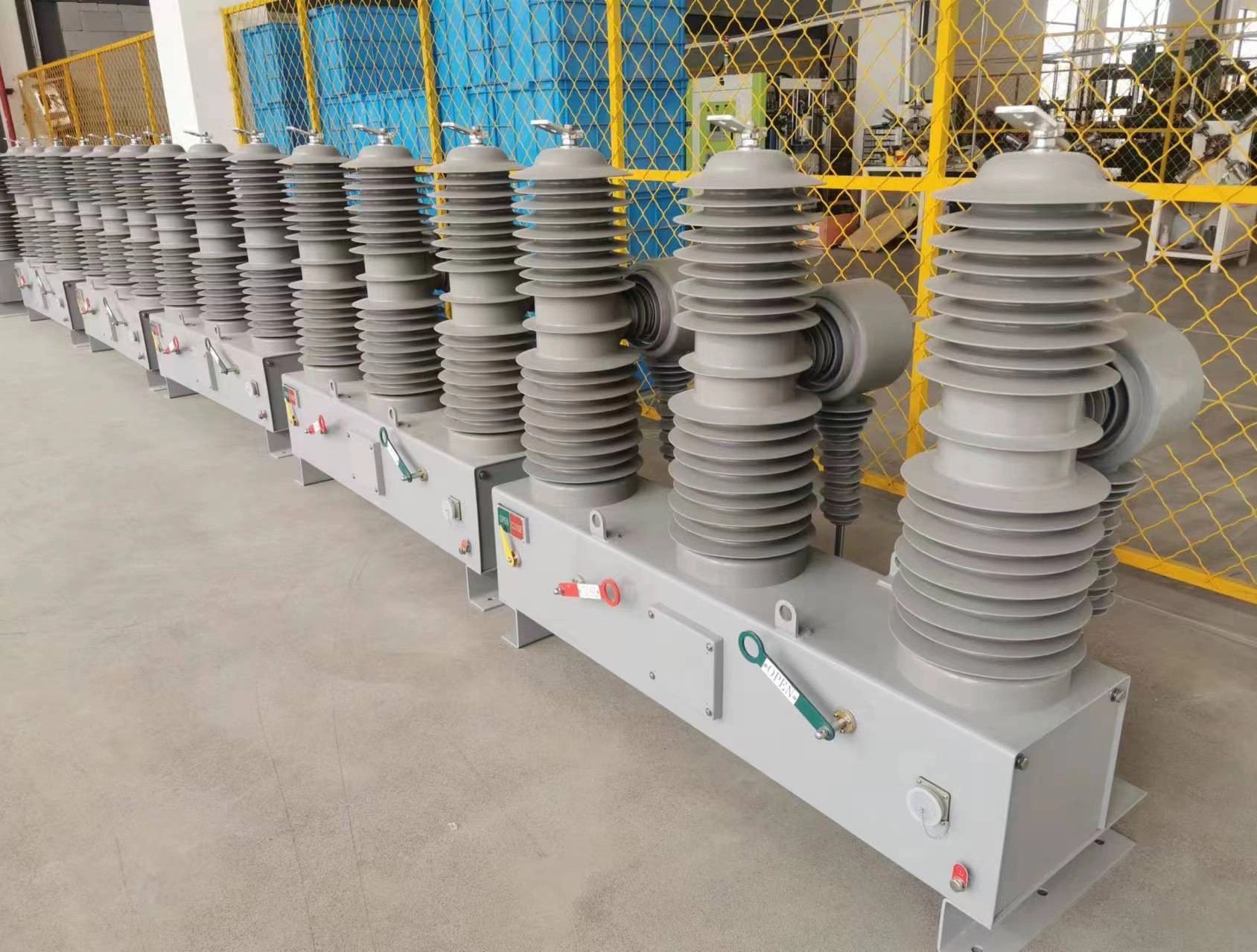

РЕКЛОУЗЕР ВАКУУМНЫЙТРЕХФАЗНЫЙ
GOTO
Резюме
С быстрым развитием компьютерных технологий, технологий преобразователей и сетей связь, сеть энергосистемы предъявляет повышенные требования. В результате с помощью первичного оборудование с одним функционалом стало неудобным. Для решения этого вопроса необходимо разработать интеллектуальные интеграционные коммутаторы на базе терминалов для всей энергосистемы. Наш Компания разработала серию GTE, интеллектуальную интеграцию высоковольтных пылесосов переменного тока для наружного применения.
реклоузер цепи, который представляет собой модернизацию вакуумных автоматических выключателей наружной установки. Наши реклоузеры соответствуют с соответствующими стандартами, что делает их надежным выбором.
Использование условия
Температура окружающей среды: -40℃~+85℃, перепад дневной температуры: 25℃;
Высота над уровнем моря: ≤3000 м;
Скорость ветра не превышает 35 м/с;
Нет вибрации нормальной интенсивности
Эрозионный газ без интенсивности, среднее место (например, кислота, щелочь, удушение, например.)
Класс загрязнения: IV класс;
Температура заряда -40℃~+85℃。
Перед использованием напоминания
Чтобы обеспечить высочайший уровень качества и производительности, коммутаторы серии GTE проходят тщательную проверку.
заводская регулировка и пломбировка. Кроме того, мы предоставляем сборку кабельного разъема, которая позволяет для удобного присоединения проводки к выключателю ГТД. Для дополнительной гибкости мы также предлагаем дополнительные аксессуары, такие как трансформаторы напряжения или ограничители перенапряжения, которые могут поставляться с выключателем.
Список дополнительных аксессуаров
| Название и тип продуктов | Цель | Изображение для справки | |

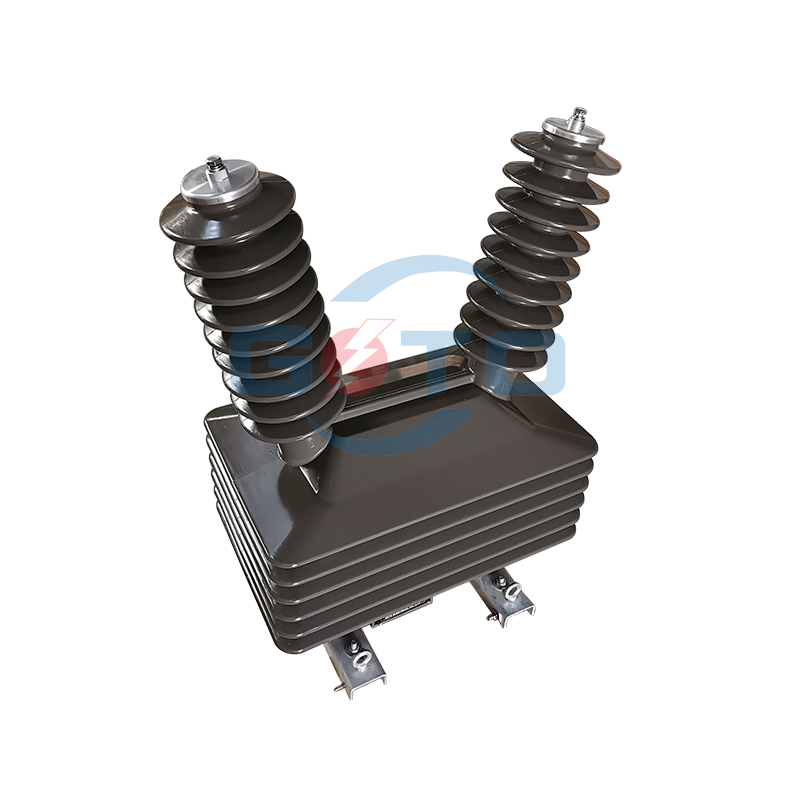

| Потенциальный трансформатор | Стандарт | Вторичное выходное напряжение для вспомогательного источника питания электронного контроллера настраивается в соответствии с требованиями заказчика с диапазоном нагрузки от 50 ВА до 500 ВА. ПТ может быть масляного или сухого типа. | |
| 11/0,22кВ | |||
| 11/0,11кВ | |||
| 22/0,22кВ | |||
| 22/0,11кВ | |||
| 330,22 кВ | |||
| 33/0,11кВ | |||

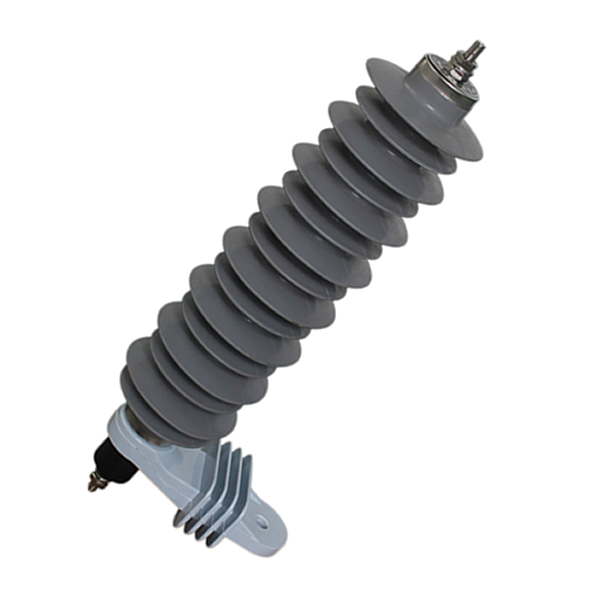

| Ограничитель перенапряжения (молниеотвод) | Стандарт | Для защиты от перенапряжения детали соответствуют требованиям клиентов. |  |
| ГТА-11Л | |||
| ГТА-15Л | |||
| ГТА-24Л | |||
| ГТА-30Л | |||
| ГТА-33Л | |||
| ГТА-36Л | |||
| Специальный датчик напряжения высокого напряжения | Для измерения трехфазного напряжения | Внутри автоматического выключателя | |
Примечание:
По мере необходимости вышеуказанное оборудование будет подготовлено конечным пользователем.
Оборудование, входящее в комплект каждого реклоузера
| |  | |

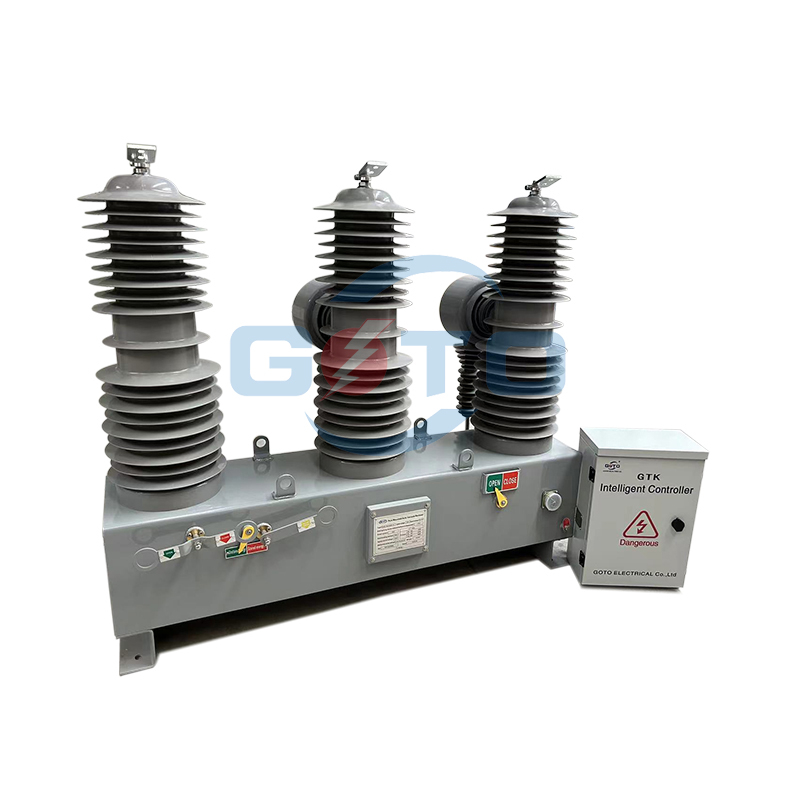

| Трехфазный автоматический выключатель GTE с 1 шт. Электронным контроллером типа H42 | |
| | |
| Предоставление оборудования для подключения заземления | Предоставлено и видно |

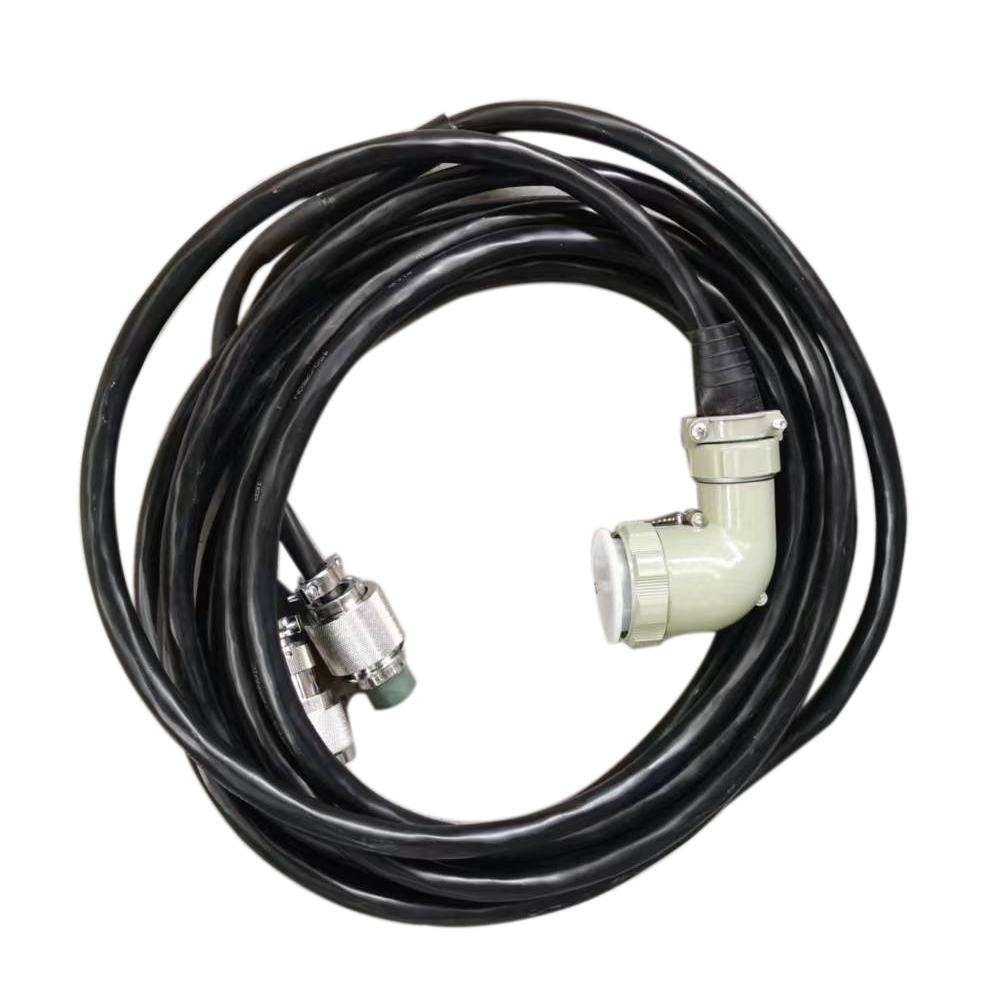

| Кабельная сборка, 26-контактный кабель, стандартный 6 м | Предоставлено и видно |
| Рычаг ручного отключения | Предоставлено и видно |
| Резиновая изоляционная крышка | Предоставлено и видно |
Транспорт, Подъем, мимолетное уведомление
Обязательно следуйте приведенному ниже пункту Перемещение переключателя реклоузера и хранения, а также монтаж.

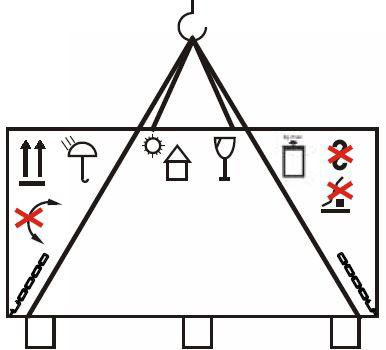

1.1 Подъем упаковочного ящика
1.2 Транспорт
При транспортировке выключатель ГТД надежно упаковывается в морском стиле и находится в состоянии «ОТКРЫТО». Автоматический выключатель обычно упаковывается в один корпус с электронный шкаф управления, в то время как стальные опорные фитинги и другие аксессуары упакованы в отдельный случай. В комплекте с гидромолотом ГТД также идут следующие документы: инструкция руководство, сертификаты заводских испытаний, чертежи и упаковочный лист. Важно транспортировать автоматические выключатели только в упакованном виде, взяв необходимые

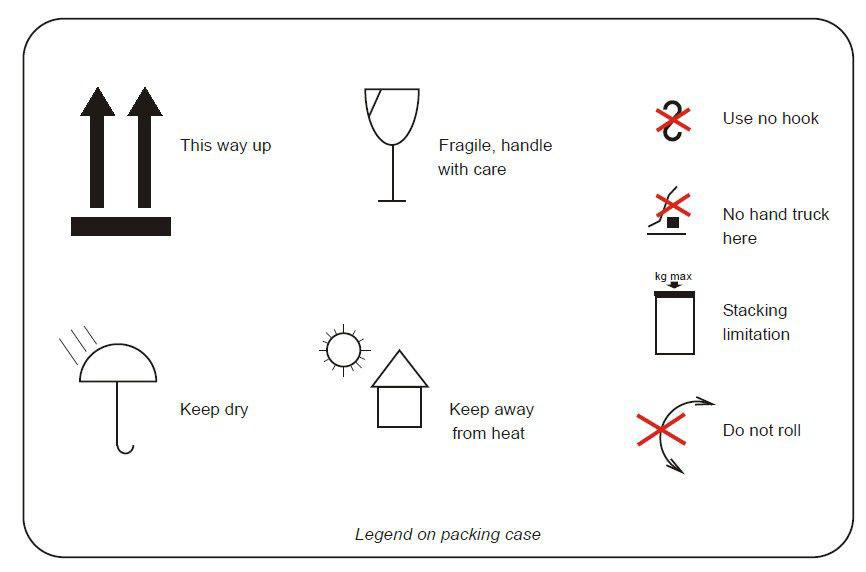

меры предосторожности, обеспечивающие безопасную и неповрежденную транспортировку.
Убедитесь, что упаковочные коробки не размещены на влажных поверхностях/заболоченных участках.
Выключатели не должны ставиться друг на друга.
1.3 Получение и хранение перед установкой
Храните гидромолот в закрытом помещении в полной упаковке, чтобы защитить его от прямых солнечных лучей, дождя или снега. Выключатель может храниться до 3 месяцев с момента отгрузки с завода. Для дольше хранения снимите упаковку и храните гидромолот в контролируемых условиях с герметичной крышей, твердым и ровным полом, относительной влажностью ниже 50% и температурой 20°C (±10°C).

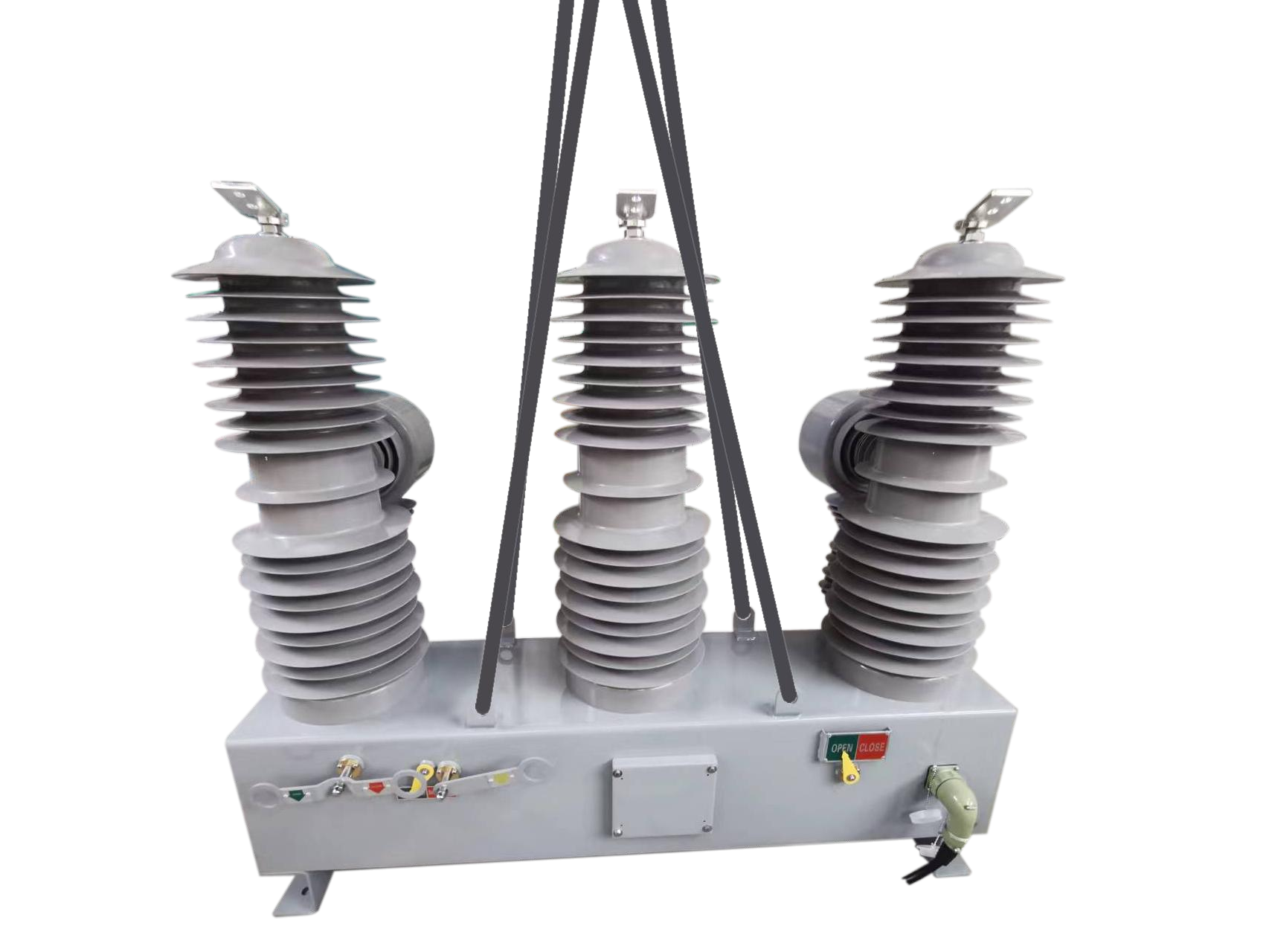

1.4 Подъем выключателя ГТД
Примечание:
Очень опасно! Не допускайте приложения больших усилий со стороны проходного трансформатора тока.

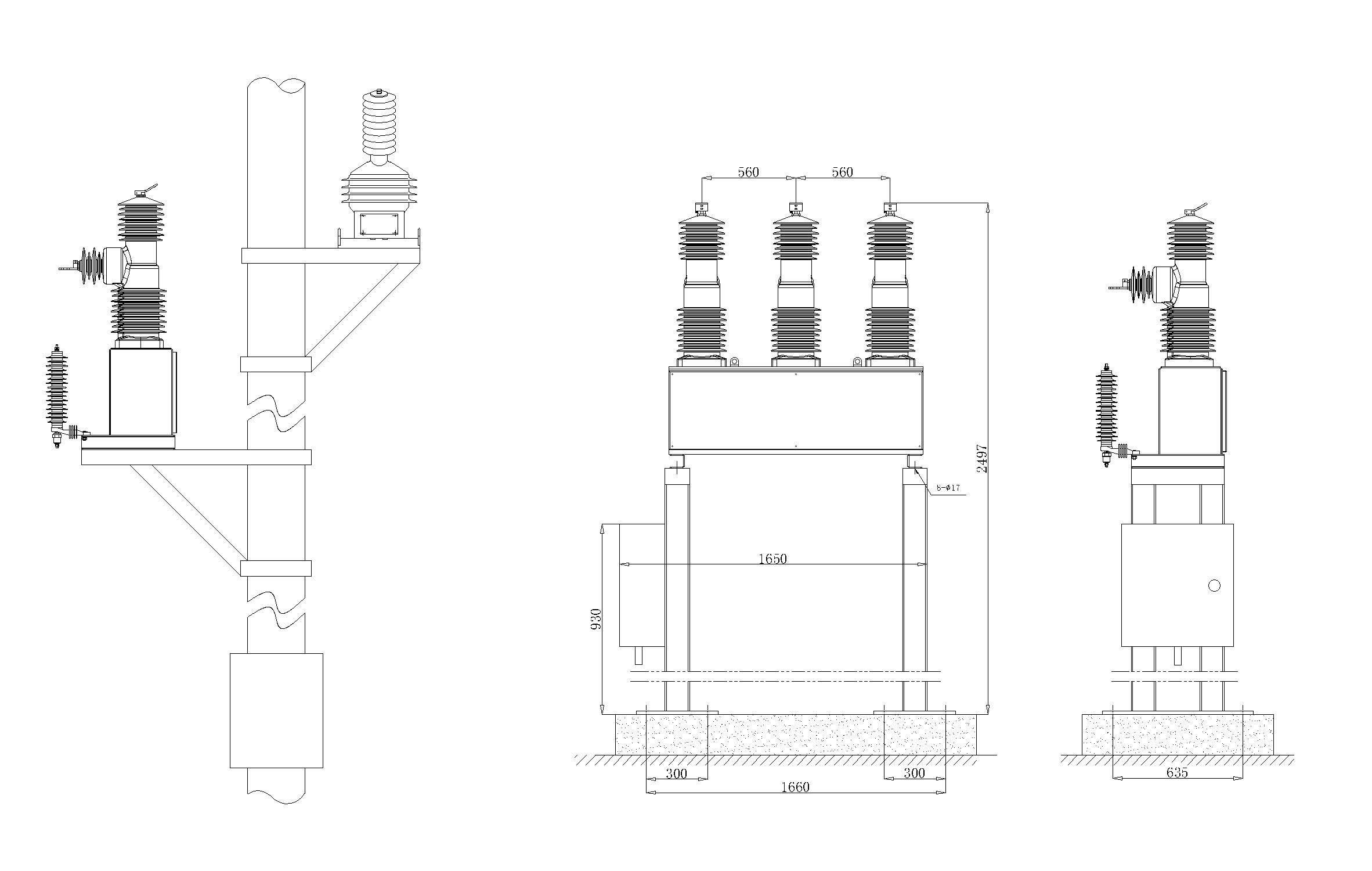

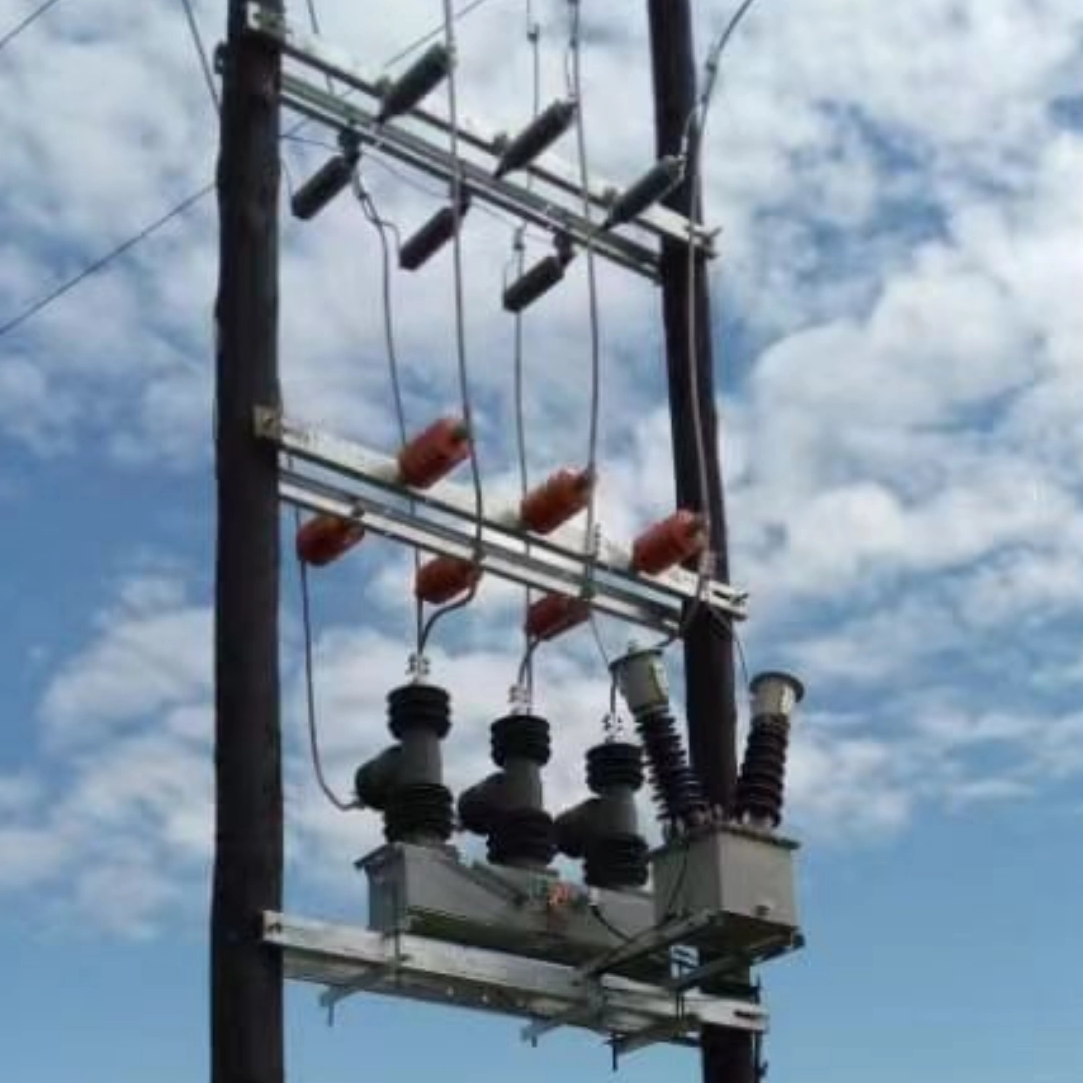

2. Установка блока выключателя типа ГТД на опору
Различные размеры монтажного кронштейна
| Тип выключателя ГТД | Уведомление о размерах монтажного кронштейна |
| ГТЭ12,ГТЭ15,ГТЭ27 | Фазовое расстояние 360 мм |
| ГТЭ27Н, ГТЭ38 | Расстояние между фазами 460 мм или 560 мм |
Масса выключателя ГТЭ12 =92кг. ГТД15 и ГТД27=137 кг.
Вес автоматического выключателя GTE27H и GTE38 = 300 кг

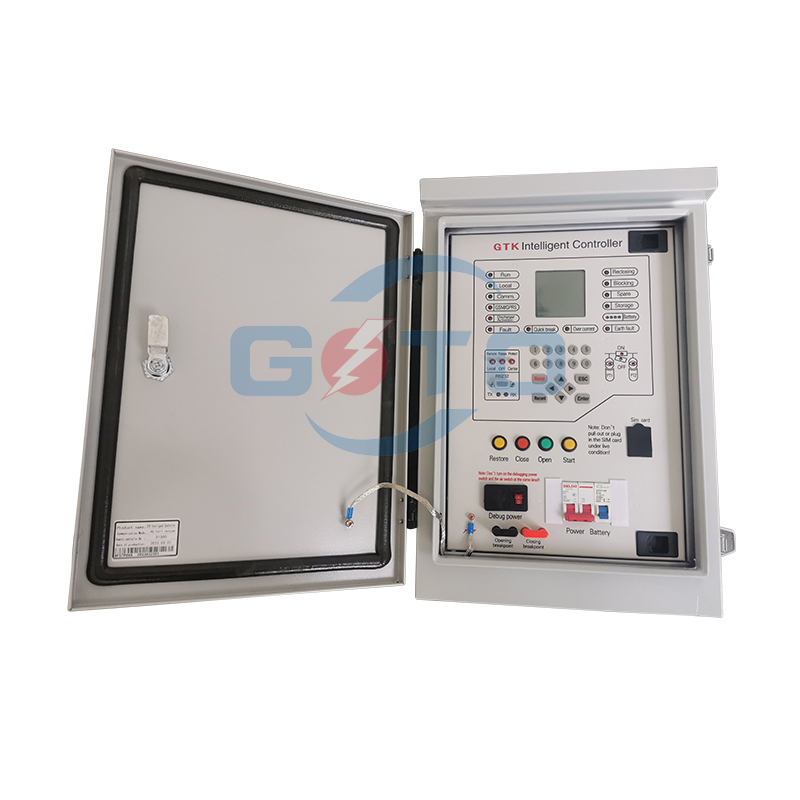

3. Установка электронного контроллера типа GTK на столбе
Электронный контроллер типа GTK вес=20кг
Примечание:

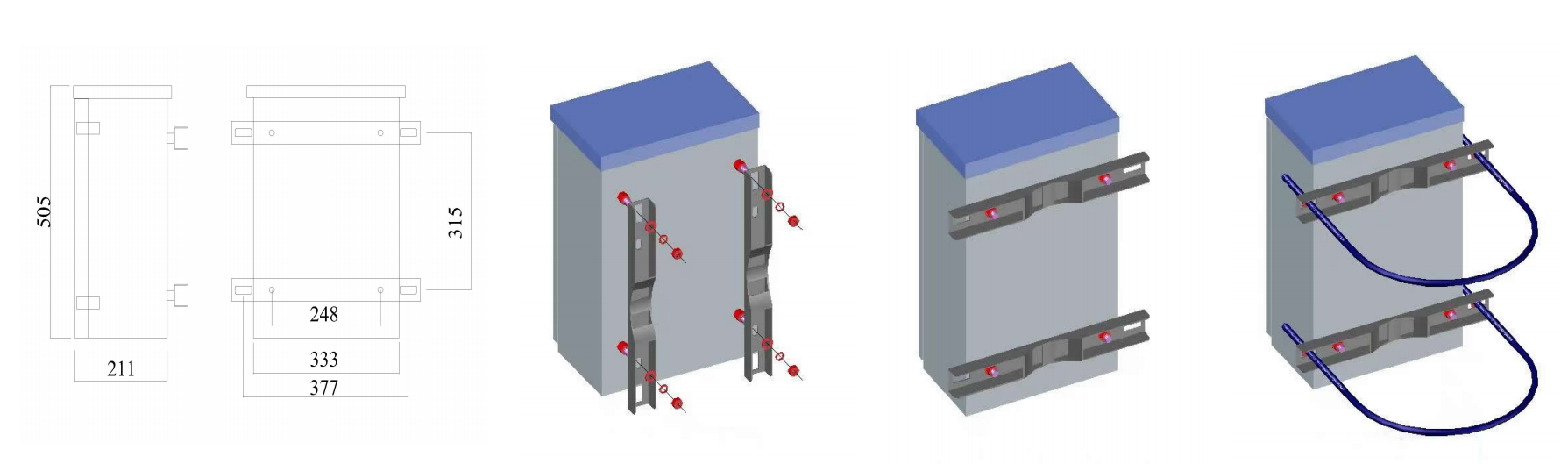

Монтажный кронштейн контроллера предоставляется конечным пользователем. Над установкой
Размеры для клиентов делают монтажный кронштейн контроллера с помощью.
4. Соединение с автоматическим выключателем и электронным контроллером
4.1 Определение стороны выключателя ГТД
Примечание:

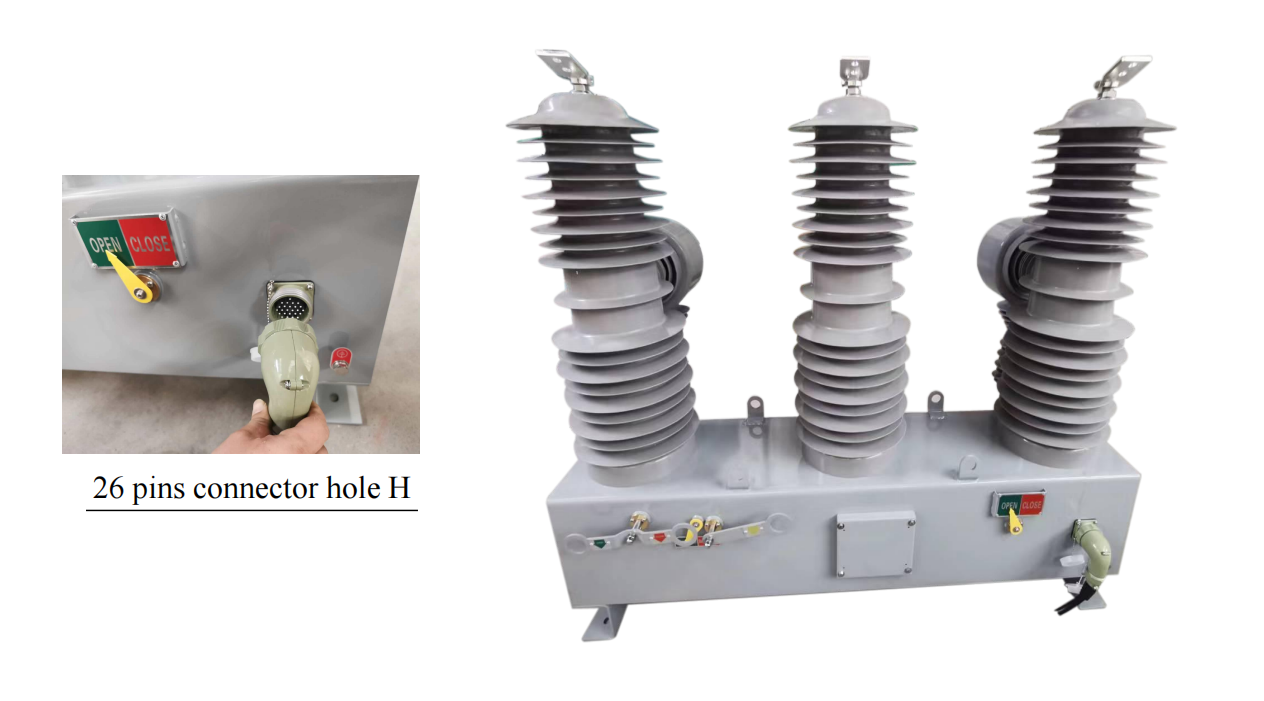

Кабельный разъем типа H подготовлен для 26-контактного кабеля управления для подключения к электронному контроллеру.
С сигналами трехфазного тока
Вспомогательные сигналы ВКЛ/ВЫКЛ
OPEN/CLOSE катушки провода.

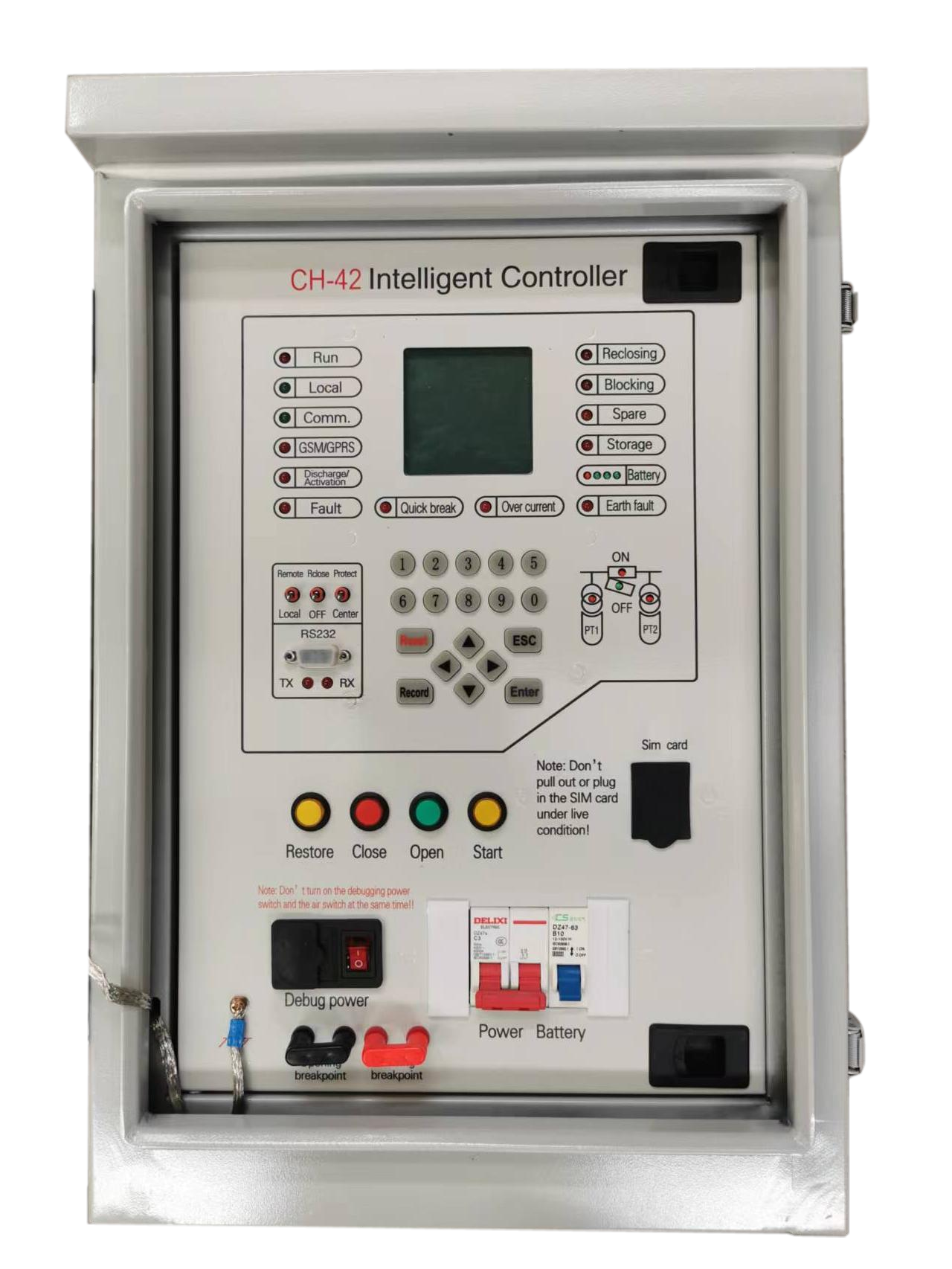

4.2 Определение бокового кабеля электронного контроллера типа GTK-43

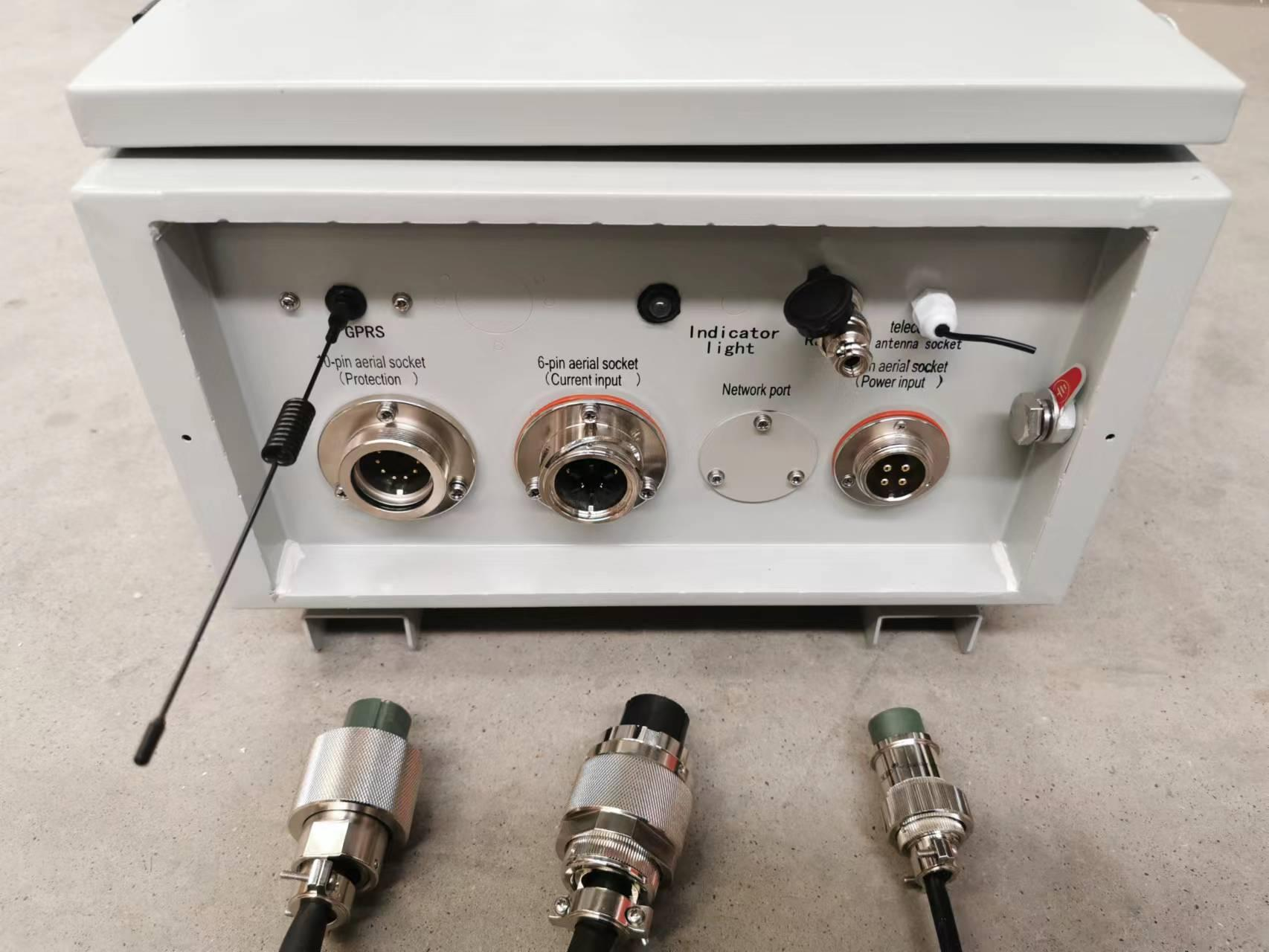

Основной кабель 10-контактный и 6-контактный подключаются к цепи ГТД блок прерывателя.
Пластиковый разъем подготовлен для вспомогательного питания PT входящее и RTU соединение.
Примечание:
Как цепь GTK-43, так и контроллер имеют заземляющий болт M12, пожалуйста, соедините его с заземлением.
5. Принцип подключения реклоузера
Примечание:
Номинальное напряжение источника питания PT соответствует номинальному напряжению на стороне ВН и использованию контроллера на стороне НН.
Стандартные требования к стороне низкого напряжения: 220 В переменного тока, 500 ВА.
Особые требования Пожалуйста, проконсультируйтесь с Goto Electrical.
6. Нормальная работа реклоузера ГТД
После соединения со всем кабелем управления и правильного заземления.
Убедитесь, что следуйте приведенному ниже пункту, чтобы включить/выключить переключатель.
6.1 Проверка работы вручную
Чтобы привести в действие автоматический выключатель GTE, сначала используйте контроллер, чтобы включить его в положение ON. Если нужно, рукоятка ручного отключения может использоваться для ручного отключения автоматического выключателя в положение ВЫКЛ. Этот ручка обычно используется для аварийных ситуаций, когда контроллер не имеет питания или когда электронный контроллер не может управлять автоматическим выключателем.
6.2 Видимый снаружи индикатор ВКЛ/ВЫКЛ выключателя ГТД

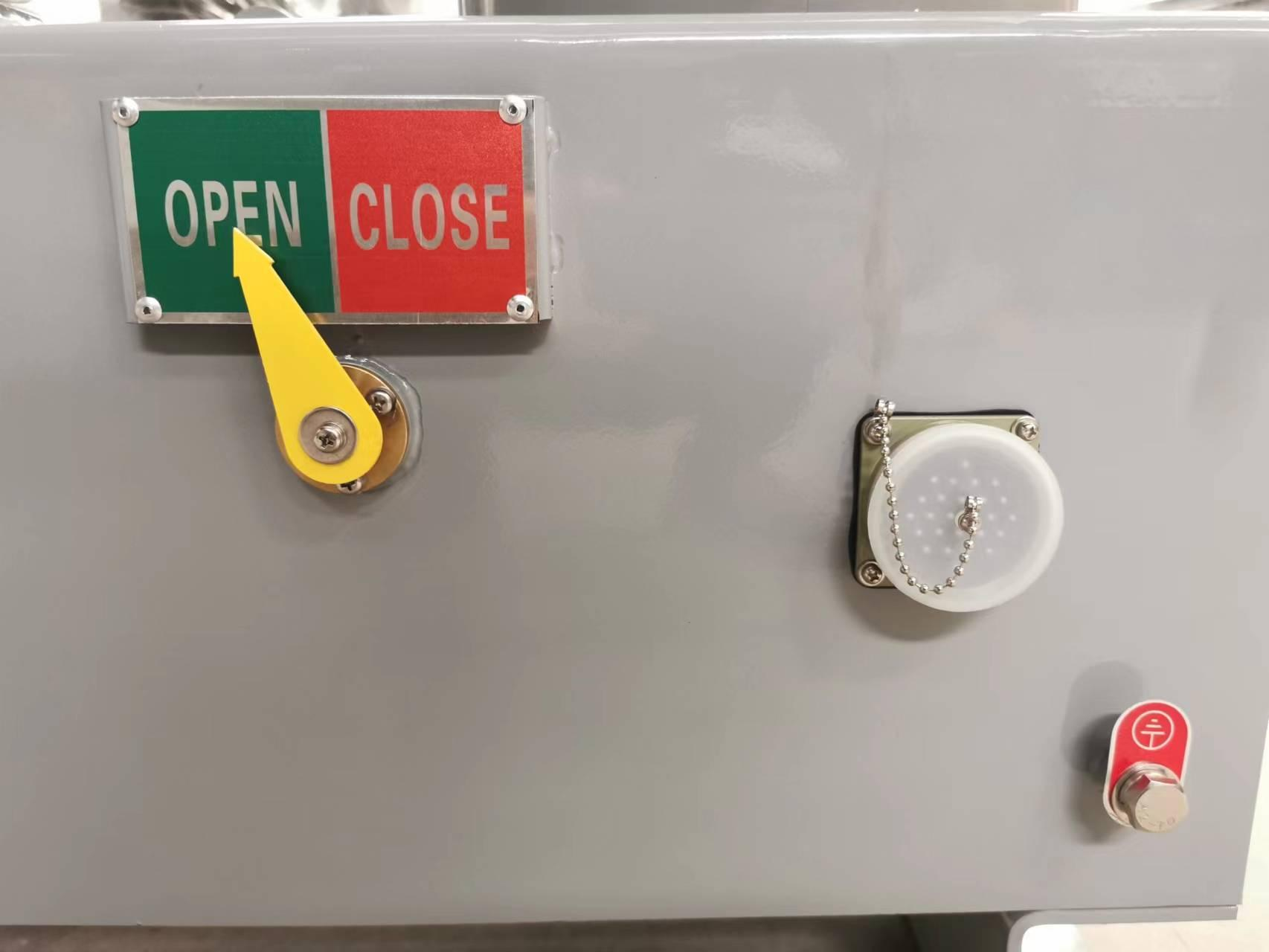

Ниже приведено изображение индикатора включения/выключения автоматического выключателя GTE.
| Выключатель ГТД в положении ОТКЛЮЧЕН | Автоматический выключатель ГТД в положении ЗАКРЫТО |
 |  |

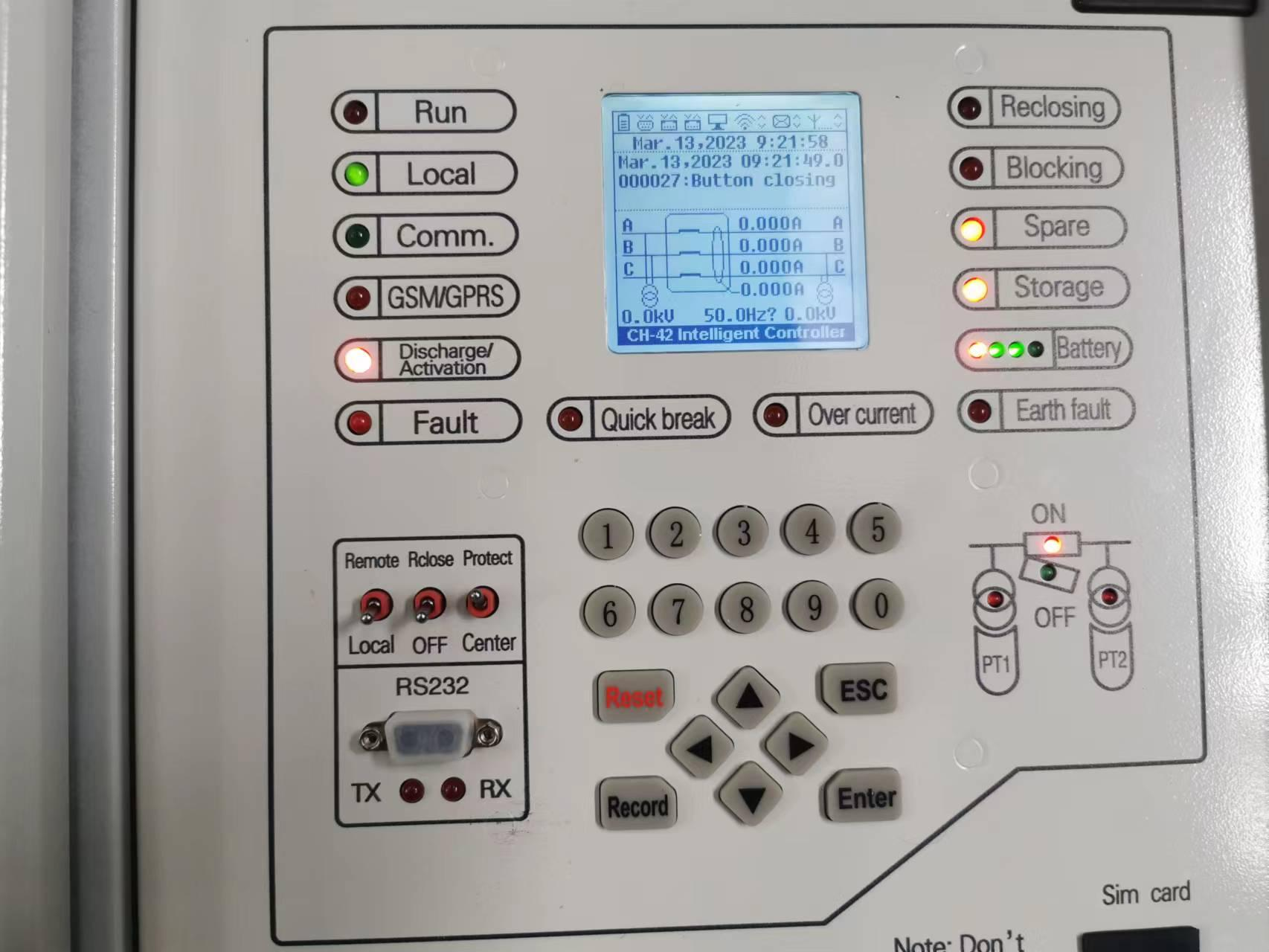

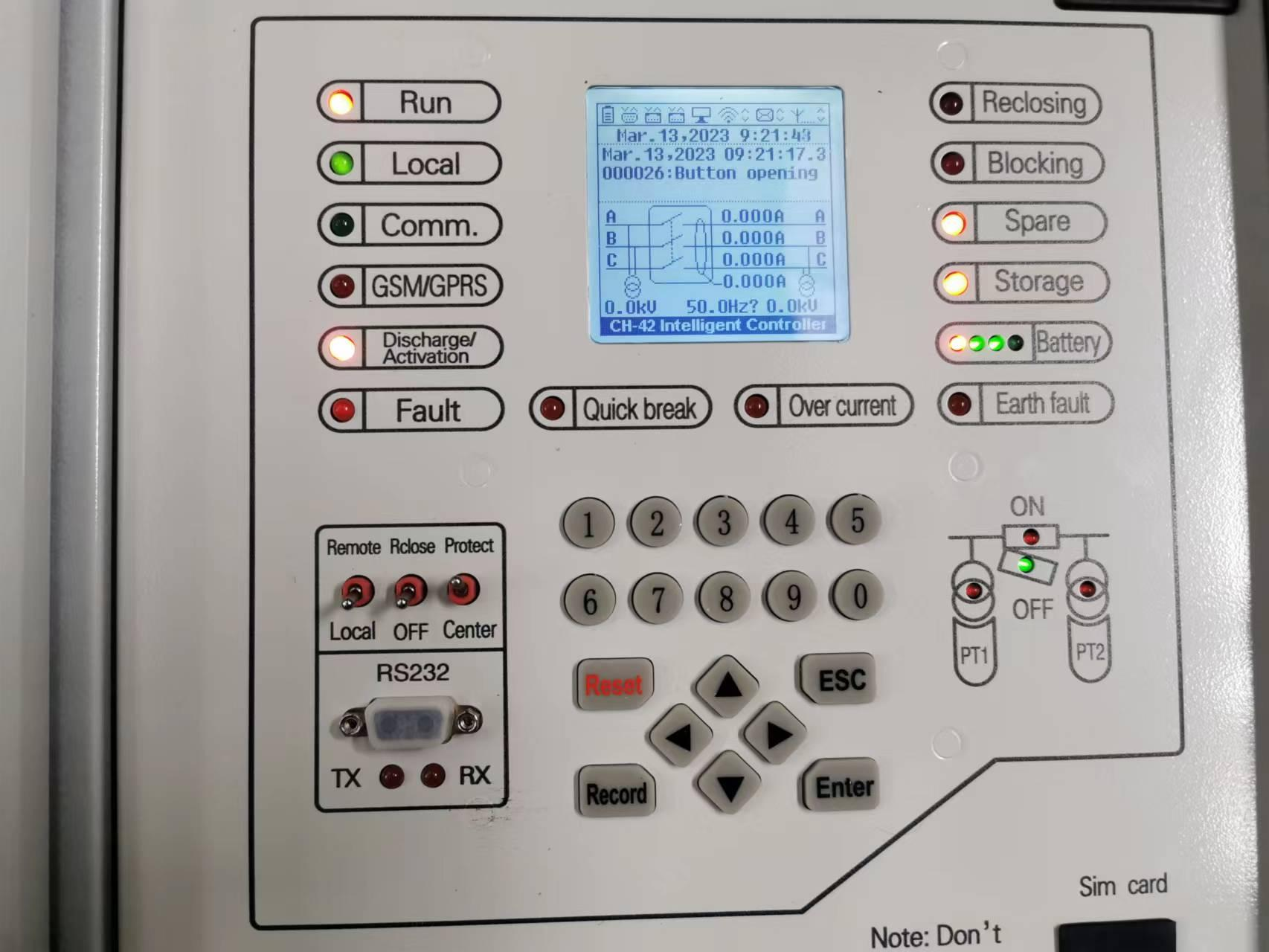

6.3 Видимый индикатор ВКЛ/ВЫКЛ электронного контроллера
| Контроллер показан на индикаторе ВКЛ/ВЫКЛ, а контроллер показан на ЖК-дисплее ВКЛ/ВЫКЛ | |
 |  |
Примечание:
При правильном подключении управляющего кабеля и резервной батареи загорится индикатор ВКЛ/ВЫКЛ, показывающий состояние GTE.
6.4 Управление закрытием и открытием ГТД с помощью контроллера
Перед использованием контроллера убедитесь, что контроллер заряжал питание в течение не менее 12 часов.
Нажмите на переключатель для активного набора батарей. Затем загорятся светодиодные индикаторы, показывающие ситуацию с ГТД. Посмотреть товар
6.5 видно положение переключателя ON/OFF.
Примечание:
Больше вопросов, пожалуйста, проконсультируйтесь с GOTO Electrical.
Это руководство защищено авторскими правами GOTO, если какие-либо изменения не будут уведомлены.
