Наружный высоковольтный вакуумный выключатель


штат:



Запрос цены

Описание Продукта

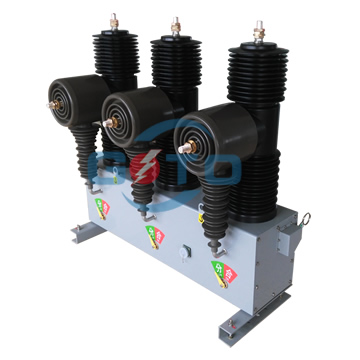

АВ-3С-12 наружный высоковольтный вакуумный выключатель

Обзор

серии автоматических выключателей AB-3S-12 является комплексной отечественной и зарубежной передовой технологией компании Bocaizhongzhijia long, с использованием новой концепции дизайна, далекой от высокотехнологичных средств, новейшей разработки нового поколения интеллектуальных вакуумных автоматических выключателей. Изделие может быть использовано в качестве 35кв подстанции главный трансформатор 10кв боковой и 10кв выходной выключатель, также может быть использовано в качестве распределительной сети на колонном выключателе, а на производстве компании представляет собой комбинацию различных блоков управления, может быть легко достигнуто управление, защита, измерение, связь, заключается в достижении автоматизации и миниатюризации предпочтительного оборудования.

условия использования

1. Температура рабочей среды: не более 40 °C; среднесуточная температура не более 35; минимальная температура окружающего воздуха -25 ;.
2. Относительная влажность воздуха: среднесуточная не более 95%, среднемесячная не более 90; среднесуточное давление водяного пара не более 2,2кПа;
3. Среднемесячный показатель не более 1,8 кПа;
4. Высота: не более 2000м;
5. Окружающая среда существенно не загрязнена пылью, дымом, коррозионными и/или легковоспламеняющимися газами, паром или солевым туманом;
6. Вибрация или заземление снаружи распределительного устройства и контрольного оборудования незначительны;
7. Во вторичной системе амплитуда индуцированных электромагнитных помех не превышает 1,6кв.

Основные технические параметры

Порядковый номер	имя		единица	данные
1	Номинальное напряжение		КВ	12
2	Номинальный уровень изоляции	1min частота мощности выдерживает напряжение (RMS)	КВ	42
2	Номинальный уровень изоляции	Импульс молнии выдерживает напряжение (пиковое)	КВ	75
3	Номинальная частота		КВ	50
4	Номинальный ток		A	630 1250
5	Номинальный ток разрыва короткого замыкания		КА	20
6	Номинальный ток короткого замыкания (пиковый)		КА	50
7	Номинальная рабочая последовательность		Точки t1 (0.3s) - точки t2 (3s) - точки t2 (3s) - точки соединения - блокировка
8	Ток термостабильности (4S)		КА	20
9	Динамический ток (пиковый)		КА	50
10	Номинальное время разрыва тока короткого замыкания		Раз	30
11	Коэффициент КТ			30-1250/1(5)
12	Рабочее напряжение блока питания		V	-220(-110)
13	Расстояние ползучести			≥ 31
14	Количество машин		Раз	10000
15	вес		кг	90+40

основная функция

Защита: с или без времени тока быстрый ток, синхронизация перегрузки по току, обратный перегрузка по току времени, направленный перегрузка по току, перенапряжение, защита под напряжением;
Управление: может осуществляться на месте и дистанционного управления, также может осуществляться в соответствии с заданным программным действием;
Автоматизация: может автоматически достичь местоположения неисправности линии, изоляции неисправностей, восстановления электроснабжения, анализа параметров;
Может автоматически требоваться для достижения низкочастотного сброса нагрузки, автоматического переключения конденсатора и т. Д., А также через GPRS или выделенную сеть связи для передачи информации о неисправностях;
Связь: поддержка протокола TCP / IP, поддержка GPRS, предоставление порта связи CAN, RS232 / 485, поддержка различных протоколов связи (DNP3.0, IEC101 и т. Д.)
Может записывать, хранить работу, параметры работы и неисправности, настройки защиты могут быть установлены на месте и удаленное программирование;
Может контролировать механические параметры прибора, условия работы дуговой камеры;
Может быть синхронизирован на автоматическом выключателе для эффективного подавления работы перенапряжения и пускового тока, особенно для работы конденсатора.
