Ограничители перенапряжений ОПНп-6

Ограничители перенапряжений нелинейные ОПНп-6 предназначены для защиты электрооборудования от коммутационных и атмосферных перенапряжений в сетях с изолированной нейтралью класса напряжения 6 кВ переменного тока частотой 50 Гц.

Корпус ограничителей ОПНп-6 – полимерный, герметичный, влагонепроницаемый. Металлические детали выполнены из коррозионностойких материалов.

Условия эксплуатации: районы с умеренным и холодным климатом УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69, районы 2-5 степени загрязнения атмосферы по ПУЭ:2006, на высоте не более 1000 м над уровнем моря. Предельные значения температуры окружающей среды: от -60°C до +50°C.

Ограничители перенапряжений пожаро- и взрывобезопасны, максимальный выдерживаемый ток короткого замыкания – 20 кА. Выдерживают механическую нагрузку от тяжения проводов в горизонтальном направлении не менее 300 Н.

Ограничители перенапряжений прошли полный комплекс испытаний и соответствуют техническим условиям ТУ У 31.2-00130441-018:2008 и ТУ У 31.2-00130441-020:2008.

Подробные характеристики, расшифровка обозначения, размеры указаны ниже. Наша компания гарантирует качество и работу ограничителей ОПНп-6 в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Окончательная цена на ограничитель перенапряжения ОПНп-6 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

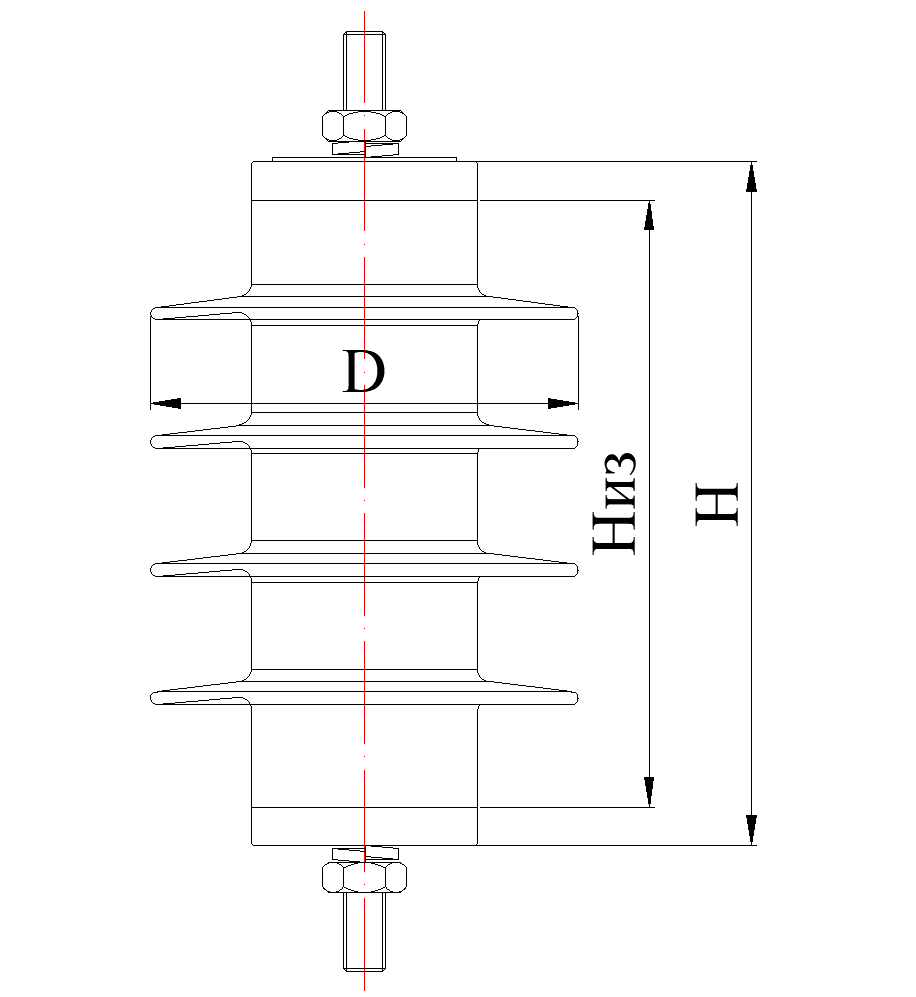

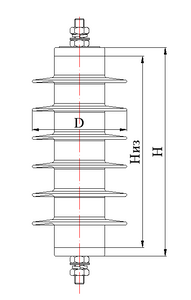

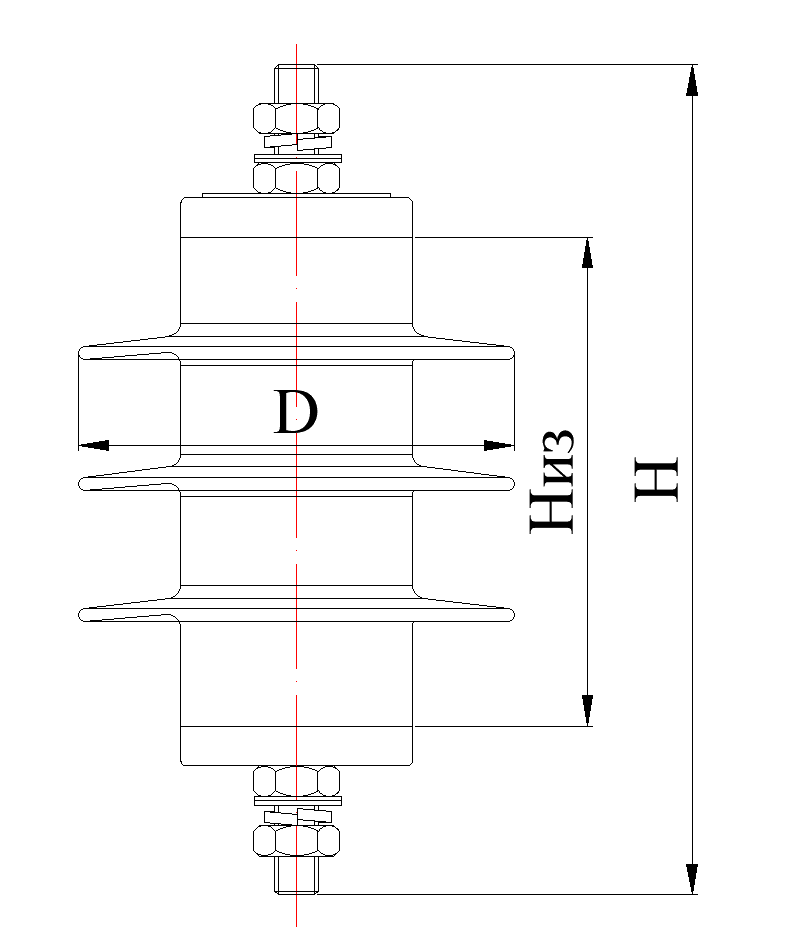

Размеры и конструктивные параметры ограничителей ОПНп-6

Расшифровка маркировки (обозначения) ОПНп-6/7,2/10/400 УХЛ1:

ОПНп – 6 / 7,2 / 10 / 400   УХЛ1

ОПНп – Ограничитель Перенапряжений Нелинейный в полимерном корпусе.

6 – Класс напряжения сети, кВ.

7,2 – Наибольшее длительно допустимое рабочее напряжение UНР, кВ.

10 – Номинальный разрядный ток, кА.

400 – Ток пропускной способности ОПН, А.

УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150-69:

УХЛ – умеренный холодный климат, 1 – для эксплуатации на открытом воздухе, 2 – для эксплуатации внутри помещений. В обозначении ОПН допускается не указывать климатическое исполнение и категорию размещения.

Подробные электрические (защитные) характеристики ограничителей ОПНп-6:

Фото ограничителей перенапряжений ОПН-п-6 в полимерном корпусе

Ограничители ОПНп применяются для защиты:

• электрооборудования подстанций открытого и закрытого типа

• воздушных линий электропередач

• кабельных сетей

• генераторов, синхронных компенсаторов и электродвигателей сетей собственных нужд электростанций и промышленных предприятий

• батарей статических конденсаторов и фазокомпенсирующих устройств

• оборудования электроподвижного состава

• контактной сети переменного и постоянного тока электрифицированных железных дорог

• устройств электроснабжения электрифицированных железных дорог

• электрооборудования специализированных промышленных предприятий (химической, нефтяной, газовой и др. промышленности)

Ограничители перенапряжения относятся к современному типу защитных устройств. Конструктивно ограничители перенапряжения представляют собой нелинейное сопротивление – резистор или варистор – в герметизированном высокопрочном полимерном корпусе.

При возникновении перенапряжения сопротивление варисторов мгновенно уменьшается на несколько порядков (от МОм до десятков Ом), соответственно возрастает сила тока от миллиампер (при рабочем напряжения) до тысяч ампер (при воздействии перенапряжения). Таким образом происходит сброс импульсного перенапряжения.

Благодаря быстроте срабатывания, повышенной пропускной способности и резко нелинейной вольтамперной характеристики ограничители ОПНп позволяют реализовать низкий защитный уровень для всех видов перенапряжений. Это позволяет исключить из конструкции ограничителей искровые промежутки, характерные для традиционных вентильных разрядников типа РВО и РВС. Отсутствие искрового промежутка обеспечивает постоянное подключение ограничителей перенапряжений к защищаемому оборудованию.

Преимущества ограничителей перенапряжения ОПНп:

• глубокий уровень ограничения всех видов перенапряжений

• отсутствие сопровождающего тока после затухания волны перенапряжения

• простота конструкции и высокая надежность в эксплуатации

• стабильность характеристик и устойчивость к старению

• способность к рассеиванию больших энергий

• стойкость к атмосферным загрязнениям
