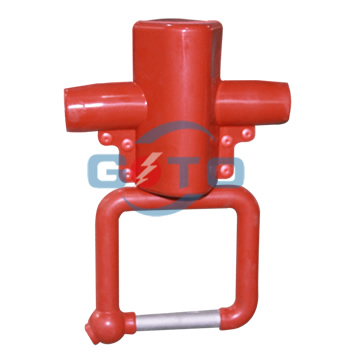

Кольцо для проверки молниезащиты
Обзор
Заземляющее кольцо молниезащиты типа FDL установлено на стороне нагрузки линейного изолятора и специально используется для предотвращения обрыва изолированного провода воздушной линии 10–20 кВ и для обслуживания конструкции электрического и заземляющего устройства новых продуктов «два в одном». . Текущая распределительная сеть 10-20 кВ и ниже воздушных линий обычно используют изолированный провод, но воздушные линии присущего отсутствия уровня молнии, но и беспокоятся больше, чем. Поскольку сторона полюса висит между электромеханическим заземляющим кольцом, индикатором неисправности, дугогасительным зажимом, зажимом ответвления и серией, что приводит к грязным линиям. Этот продукт прост в установке, сочетается, упрощает линию и снижает затраты для энергетического сектора, чтобы обеспечить более рентабельные продукты, в соответствии с потребностями пользователя использовать модель заземляющего кольца молниезащиты без прокола зачистного типа: FDL-50 / 240B; Модель заземляющего кольца молниезащиты молниезащитного типа: FDL-50/240A.
технические параметры и таблица выбора
ерийный номер | Модель продукта | Номинальное напряжение КВ | Сечение изолированного проводника (мм2) | Испытательное напряжение грозового импульса (пиковое)кВ | 1мин Выдерживаемое напряжение промышленной частоты (среднеквадратичное значение)кв | Низкая частота тока дуги (среднеквадратичное значение) кА | Примечания | |
сухой | влажный | |||||||
1 | ФДЛ-1 | 12 | 50/240 | 75 | 42 | 30 | 12,5 | Прокол / не прокол |
2 | ФДЛ-2 | 12 | 50/240 | 75 | 42 | 30 | 12,5 | Прокол / не прокол |
3 | ФДЛ-3 | 12 | 1кв 16-120 | 75 | 42 | 30 | 12,5 | Прокол / не прокол |
10кв 25-95 | ||||||||
4 | ФДЛ-4 | 12 | 50/240 | 75 | 42 | 30 | 12,5 | Прокол / не прокол |
Конструктивные особенности
1. В основном с помощью изоляционного экрана, компрессионной гайки, прокалывающего блока, зажима для проволоки, свинцового стержня и изоляционной втулки и других компонентов.
2. Направляющий стержень и зажим для проволоки соединены вместе. Когда происходит удар молнии, дуга между свинцовым стержнем и изолятором (или крестовиной) разряжается, так что свободно вращающаяся дуга перемещается к дуге дуги. Защитите изолированный провод от повреждений.
3. Противодуговой зажим проколового типа CFH-50/240 с покалывающей структурой прокола, простая установка и установка, без зачистки слоя изоляции изолированного провода, чтобы избежать попадания воды и коррозии в сердечник, снизить трудоемкость оператора. .
4. Может выдерживать примерно в 5 раз больше частоты горения сильноточной дуги.
Таблица размеров установки разрядного зазора
Серийный номер | Установите тип стойки | Разгрузочный зазор/мм |
1 | Изолятор П-10 | 125мм~135мм |
2 | Р-15 | Изолятор140мм~150мм |
3 | Р-20 | Изолятор150мм~170мм |
4 | ПС-15 | Изолятор150мм~170мм |
5 | ПС-20 | Изолятор170мм~180мм |
6 | С-210 | Фарфоровый изолятор270мм~300мм |
